برای بهره‌مندی کامل از مزایای بی‌شمار پروژکتورهای LED و اطمینان از عملکرد بی‌نقص و طول عمر آن‌ها، سیم کشی پروژکتور ال ای دی به شکلی صحیح و اصولی، نقش کلیدی ایفا می‌کند. سیم کشی غیراستاندارد، نه تنها کارایی نور و طول عمر پروژکتور را به شدت کاهش می‌دهد، بلکه خطرات جدی ایمنی مانند اتصال کوتاه، آتش‌سوزی و برق‌گرفتگی را نیز به همراه دارد. در این مقاله، آموزش گام به گام و اصولی درباره نحوه سیم کشی پروژکتور ال ای دی به شما ارائه خواهیم داد.
ابزار و تجهیزات مورد نیاز
پیش از آنکه روشنایی را به فضاهای بیرونی اضافه کنید، گام نخست، تجهیز خود به ابزار و لوازم مناسب است.
۱. ابزار آلات ضروری برای ایمنی
ایمنی همواره باید اولویت مطلق باشد. کار با برق، حتی در ولتاژهای پایین، مستلزم رعایت کامل نکات ایمنی است. تجهیزات ایمنی زیر، سپر محافظ شما در برابر خطرات احتمالی خواهند بود:
- دستکش عایق برق
- عینک محافظ چشم
- لباس کار مناسب
۲. ابزار و تجهیزات سیم کشی
این دسته از ابزار، اجرای دقیق و بی‌نقص سیم کشی را برای شما تسهیل می‌کنند:
- سیم‌چین و سیم‌لخت‌کن
- فازمتر
- پیچ‌گوشتی (دوسو و چهارسو)
- دریل (شارژی ترجیحاً)
- متر
- چسب برق
۳. مواد مصرفی
مواد مصرفی زیر، پایه‌های اصلی یک سیم کشی اصولی و با دوام محسوب می‌شوند:
- کابل برق مناسب (مفتولی یا افشان، ضد آب)
- جعبه تقسیم ضد آب
- وارنیش حرارتی یا نوار چسب آپارات (برای عایق‌بندی حرفه‌ای و ضد آب‌سازی اتصالات سیم‌ها)
- بست کمربندی (برای مرتب‌سازی و مهار کابل‌ها و نظم در سیم‌کشی)
- پیچ و رولپلاک مناسب (برای محکم کردن پروژکتور و جعبه تقسیم در جای خود)
- تجهیزات اختیاری (بسته به نوع نصب)
- داکت برق (برای حفاظت کابل‌ها در برابر آسیب‌های مکانیکی و محیطی)
همچنین شما میتوانید پیش از خرید برای انتخاب مناسبترین پروژکتور ال ای دی از راهنمای “۱۰ برند برتر ایرانی پروژکتور ال ای دی“ استفاده نمایید.

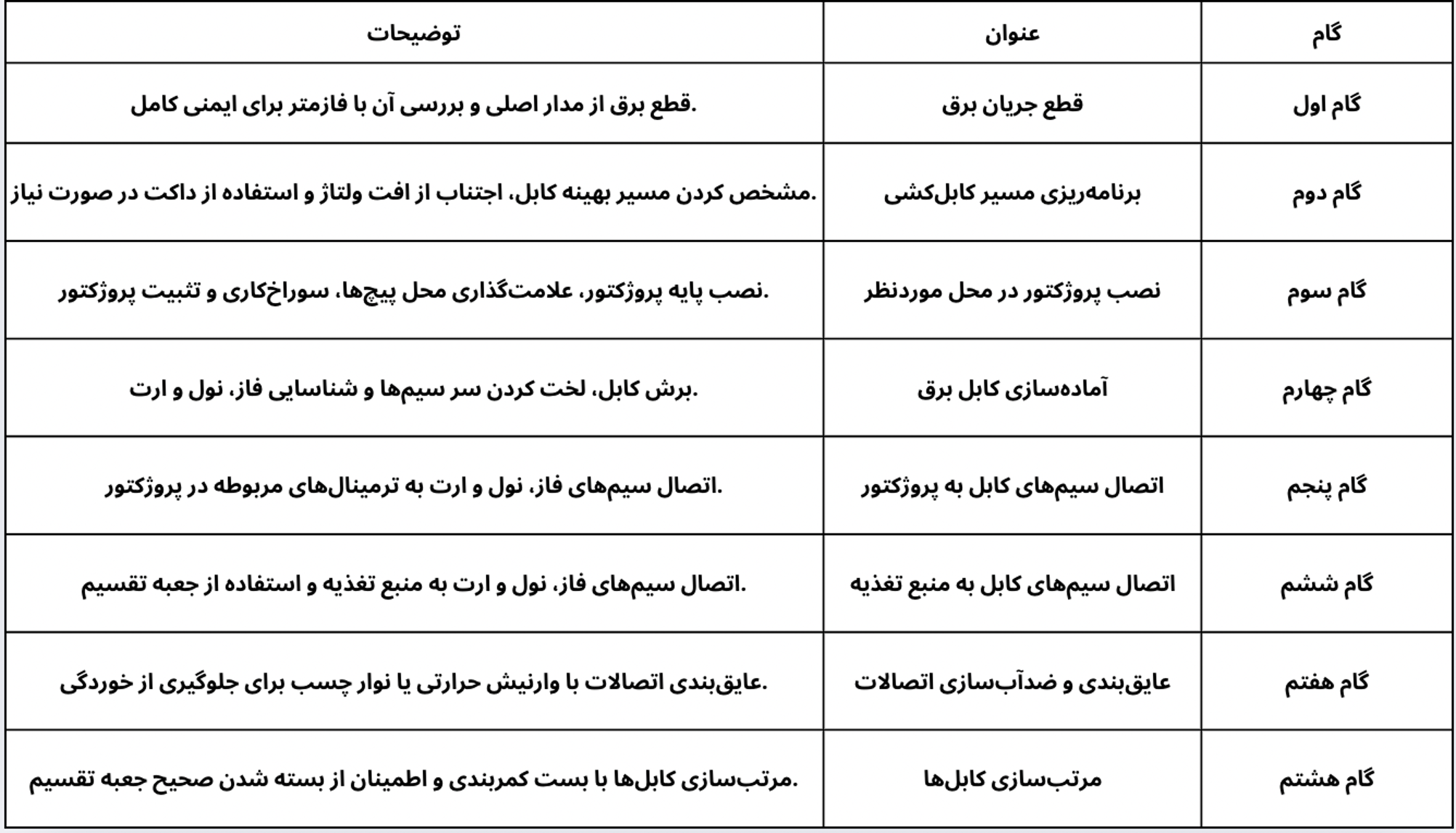

راهنمای گام به گام نحوه سیم کشی پروژکتور ال ای دی
پس از مجهز شدن به ابزار و ملزومات ضروری، اکنون زمان آن فرا رسیده است که به قلب عملیات سیم کشی وارد شویم.
گام اول: قطع جریان برق
قبل از هر اقدامی، قطع کامل جریان برق از مدار مربوطه، نه یک توصیه، بلکه یک قانون طلایی است که هرگز نباید از آن چشم‌پوشی کرد. برای اطمینان از ایمنی کامل، مراحل زیر را به دقت دنبال کنید:
- به تابلوی برق اصلی منزل یا محل کار خود مراجعه کنید.
- کلید فیوز مربوط به مدار روشنایی بیرونی یا مداری که قصد دارید پروژکتور را به آن متصل کنید را پیدا کنید.
- کلید فیوز را به حالت “خاموش” (OFF) درآورید.
- برای اطمینان نهایی از قطع جریان، از فازمتر استفاده کنید.
- نوک فازمتر را به پریز برق یا سر سیم‌های مدار مورد نظر تماس دهید.
- اگر فازمتر هیچ نوری نشان نداد، جریان برق به طور کامل قطع شده است و میتوانید با خیال آسوده به سراغ گام بعدی بروید.
- در صورت روشن شدن فازمتر، مجدداً مراحل ۱ تا ۳ را بررسی کنید و در صورت لزوم، از یک متخصص برق کمک بگیرید. هرگز بدون اطمینان از قطع جریان برق، به سیم کشی دست نزنید.
گام دوم: برنامه ریزی مسیر کابل کشی
همانند یک معمار که نقشه‌ای دقیق برای بنای خود ترسیم می‌کند، شما نیز قبل از شروع سیم کشی، باید مسیر کابل‌کشی را به دقت برنامه‌ریزی کنید. در این مرحله:
- مسیر بهینه و ایمن کابل را از منبع تغذیه (پریز برق یا جعبه تقسیم) تا محل نصب پروژکتور تعیین کنید.
- کوتاه‌ترین و مستقیم‌ترین مسیر را انتخاب کنید تا از افت ولتاژ در کابل‌های بلند جلوگیری شود.
- محل عبور کابل را از نظر وجود موانع و خطرات احتمالی مانند لبه‌های تیز بررسی کنید.
- در صورت نیاز به عبور کابل از روی زمین یا مناطق باز، از داکت برق استفاده کنید.
- محل قرارگیری جعبه تقسیم را در نزدیکی محل نصب پروژکتور و منبع تغذیه مشخص کنید.
گام سوم: نصب پروژکتور در محل مورد نظر
اکنون نوبت به نصب فیزیکی پروژکتور می‌رسد. اطمینان از نصب محکم و ایمن پروژکتور، از سقوط ناگهانی و بروز حوادث جلوگیری می‌کند. در این گام:
- پایه پروژکتور (براکت) را در محل نصب مورد نظر قرار دهید.
- با استفاده از مداد یا ماژیک، محل سوراخ‌های پایه را بر روی سطح علامت‌گذاری کنید.
- با استفاده از دریل و مته مناسب جنس سطح (دیوار، چوب، فلز)، در محل‌های علامت‌گذاری شده سوراخ ایجاد کنید.
- رولپلاک‌های مناسب را در سوراخ‌ها قرار دهید.
- پایه پروژکتور را روی سطح قرار داده و با استفاده از پیچ‌های مناسب، آن را محکم کنید.
- پروژکتور را بر روی پایه نصب کرده و پیچ‌های اتصال پروژکتور به پایه را محکم کنید.
- از استحکام کامل پایه و پروژکتور اطمینان حاصل نمایید.
- در صورت نیاز، زاویه تابش پروژکتور را مطابق با نیاز خود تنظیم کنید.
گام چهارم: آماده سازی کابل برق
کابل برق، رابط بین منبع تغذیه و پروژکتور است. آماده‌سازی صحیح کابل، اتصالی مطمئن و ایمن را تضمین می‌کند. در این مرحله:
- به میزان لازم کابل برق را برش دهید. (کمی اضافه برای سهولت کار باقی بگذارید.)
- با استفاده از سیم‌لخت‌کن، روکش عایق سر سیم‌های کابل را به اندازه کافی (حدود ۱ تا ۱٫۵ سانتی‌متر) لخت کنید.
- با استفاده از رنگ سیم‌ها یا فازمتر، سیم فاز، نول و ارت (در صورت وجود) را شناسایی کنید.
گام پنجم: اتصال سیم های کابل به پروژکتور
حال نوبت به برقراری ارتباط الکتریکی بین کابل و پروژکتور می‌رسد. در این گام:
- درپوش محفظه اتصالات پروژکتور را باز کنید.
- ترمینال‌های ورودی پروژکتور را بیابید.
- سیم فاز (که در گام چهار پیدا شد) را به ترمینال “L” (فاز) متصل کنید.
- سیم نول (که در گام چهار پیدا شد) را به ترمینال “N” (نول) متصل کنید.
- در صورت وجود سیم ارت، آن را به ترمینال “علامت ارت” (Earth) متصل نمایید.
- پیچ‌های ترمینال‌ها را با استفاده از پیچ‌گوشتی محکم کنید.
- از صحت و استحکام تمامی اتصالات اطمینان حاصل نمایید.
گام ششم: اتصال سیم های کابل به منبع تغذیه (جعبه تقسیم)
در این مرحله، پایانه‌های آزاد کابل پروژکتور را به منبع تغذیه برق متصل می‌کنیم. در این گام:
- جعبه تقسیم را در محل نصب کنید.
- درپوش آن را باز کنید.
- کابل برق پروژکتور را از طریق گلند ضد آب وارد جعبه تقسیم کنید.
- سیم‌های ورودی برق را در جعبه تقسیم پیدا کنید.
- با استفاده از ترمینال‌های پیچی یا کانکتورها، سیم فاز پروژکتور را به سیم فاز برق اصلی، سیم نول پروژکتور را به سیم نول، و سیم ارت پروژکتور را (در صورت وجود) به سیم ارت متصل کنید.
- به تطابق رنگ سیم‌ها و اتصالات صحیح (فاز به فاز، نول به نول، ارت به ارت) دقت کنید.
- پیچ‌های ترمینال‌ها یا کانکتورها را محکم ببندید تا اتصالات بدون لقی باشند.
گام هفتم: عایق بندی و ضد آب سازی اتصالات
رطوبت و عوامل جوی می‌توانند به سرعت اتصالات غیر عایق را دچار خوردگی و اتصالی کنند. در این گام:
- برای عایق‌بندی، از وارنیش حرارتی یا نوار چسب استفاده کنید.
در صورت استفاده از وارنیش حرارتی، آن را روی اتصال سیم قرار داده و با حرارت (سشوار صنعتی یا فندک) منقبض کنید تا عایق محکمی ایجاد شود. - نوار چسب را به صورت لایه‌های همپوشان به دور اتصال بپیچید و محکم فشار دهید تا کاملاً آب‌بندی شود.
- اطمینان حاصل کنید تمامی قسمت‌های فلزی اتصالات به طور کامل با وارنیش یا نوار آپارات پوشانده شده‌اند.
- از جعبه تقسیم ضد آب با درجه حفاظت IP مناسب (حداقل IP65) برای محیط‌های بیرونی استفاده کنید.
- از گلندهای ضد آب در محل ورود و خروج کابل‌ها به جعبه تقسیم استفاده نمایید.
گام هشتم: مرتب سازی کابل ها
سیم کشی منظم، نه تنها زیبایی بصری به کار می‌بخشد، بلکه دسترسی به اتصالات را برای بازرسی‌های دوره‌ای و احتمالی تعمیرات آسان‌تر می‌کند. در این گام:
- کابل‌های اضافی را به دقت مرتب کرده و از بست کمربندی استفاده کنید.
- بست را بیش از حد سفت نکنید تا به کابل‌ها آسیب نرسد.
- تمامی کابل‌ها را به آرامی درون جعبه تقسیم جای دهید.
- درب جعبه تقسیم را ببندید و پیچ‌های آن را محکم کنید.
- اطمینان حاصل کنید درب جعبه تقسیم به طور کامل و بدون درز بسته شده تا از ورود رطوبت جلوگیری شود.

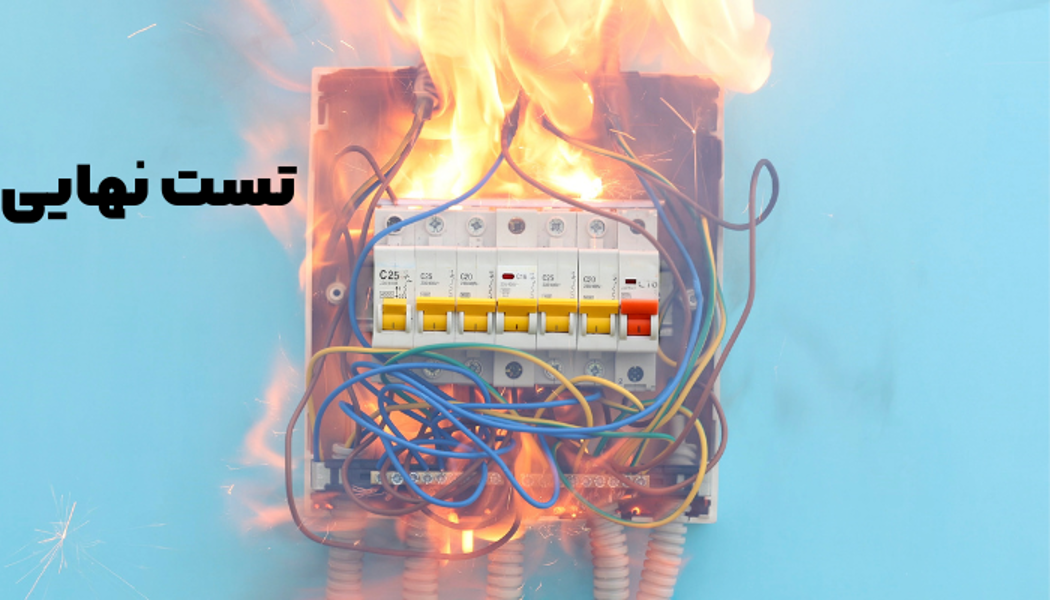

گام نهم: تست نهایی
پس از اتمام مراحل سیم کشی، تست نهایی و بررسی عملکرد، آخرین گام برای اطمینان از صحت و ایمنی کار است. در این مرحله:
- بار دیگر، تمامی اتصالات را به دقت بازبینی کنید.
- اطمینان حاصل کنید تمامی اتصالات محکم و عایق‌بندی شده‌اند.
- از بسته بودن درپوش محفظه پروژکتور و درب جعبه تقسیم مطمئن شوید.
- کلید فیوز مربوطه را به حالت “روشن” (ON) درآورید تا جریان برق به مدار وصل شود.
- عملکرد پروژکتور را به دقت بررسی کنید که مطمئن شوید مشکلی وجود ندارد.
- در صورت آشنایی با مولتی‌متر، جریان مصرفی پروژکتور را اندازه‌گیری کرده و با مشخصات فنی آن مقایسه کنید.
جمع بندی
ما در این محتوا به آموزش گام به گام و اصولی نخوه ی سیم کشی پروژکتور ال ای دی پرداختیم. همچنین در پایان، بار دیگر بر این نکته کلیدی تاکید می‌کنیم که سیم کشی صحیح، بنیان روشنایی ایمن، کارآمد و بادوام پروژکتورهای LED است. با رعایت اصول و نکات ارائه شده، شما نه تنها از مزایای بی‌نظیر این پروژکتورها بهره‌مند خواهید شد، بلکه ایمنی خود و محیط اطرافتان را نیز تضمین خواهید کرد.
